In Gerald F. Tynes Buch "Saga of the Vacuum Tube" sind folgende fünf Seddigröhren beschrieben.
Die Abbildungen stammen auch aus diesem Buch.

Seriennummer Bemerkungen Abbildungen

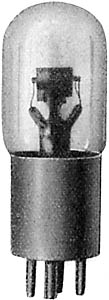

Nr. 512 Das ist die früheste Type. Sie ist ähnlich wie die AEG K1 und verfügt über tellerformige Elektroden.

Nr. 8065 Frühe Type mit dem alten Telefunkensockel, der auch für die Liebenröhre verwendet wurde.
Der dunkle Anodenzylinder aus Nickel oder Eisen (?) ist direkt auf dem Quetschfuss befestigt. Beide Enden des Anodenbleches liegen beiderseits des Quetschfusses. Das Ganze ist mit einem kleinen Stückchen Draht fixiert.

Das spiralförmig gewickelte Kupfergitter ist einendig mit einer Hartgummiklemme befestigt. Sie ruht auf zwei dicken Drahtträgern, die von Glasstäben gehalten werden. Variante der Seddigröhre.

Nr. ? Rechte Abbildung (nicht Tyne): Andere Seddigröhre, ähnlich wie die Nr. 8065.

Nr. 352M Hier bestehen Gitter und Anode aus Kupfer.
Der Sockelzylinder ist aus Eisen.

Die elektrischen Daten entsprechen der EVE 173.

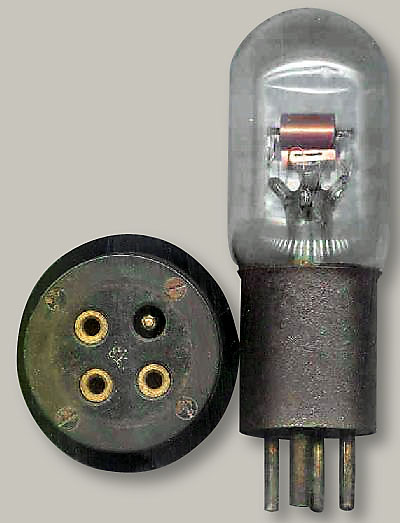

Oben Foto: Claud aus den Niederlande, vielen Dank! (Die Aufschrift ist nicht klar zu lesen, links daneben, die passende Fassung.)

Unten: Sammlung Tyne

Nr. 36698

Nr. 64768 Die Konstruktion die Daten sind identisch mit der 36698.
Die Kolbenspitze wurde in roten Lack getaucht und der Sockel trägt eine Banderole mit der Aufschrift "Tafunk".

Nr. 78977 Hier bestehen Gitter und Anode auch aus Kupfer. Der Gitterdurchmesser ist aber etwas geringer als bei der 36698.
Der Sockelzylinder ist aus Eisen.

Die elektrischen Daten entsprechen der RE 16.
