LB 1   LB 8
Seitenansicht	Aufsicht

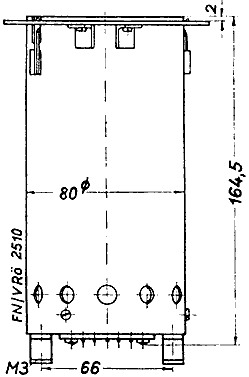

	Zylinder-Fassung Lg.-Nr. 1757 (Normalausführung)
	Zylinder-Fassung (um 90° versetzte Puffer) Lg.-Nr. 1824

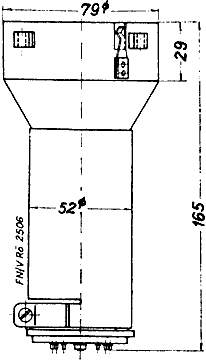

	Zylinder-Fassung (schlanke Eisen-Ausführung, für ein Spezialgerät) Lg.-Nr. 1773

LB 1    LB 2    LB 8
Seitenansicht	Aufsicht
Kontaktplatte Lg.-Nr. 1822

LB 2
Seitenansicht	Aufsicht
	Zylinder-Patronen-Fassung (ohne Spule, mit Antrieb) Lg.-Nr. 1771

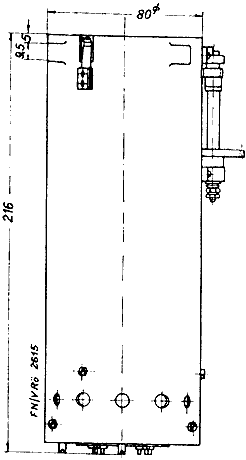

	Zylinder-Fassung (mit Spule; ohne Schwenknebel und Rietzel) Lg.-Nr. 1820

LB 9

Fassung Lg.-Nr. 1830

LB 10

Normfassung B 2102 Wie Fassung Lg.-Nr. 1776, aber ohne Klappdeckel.

LB 13 / 40
Seitenansicht	Aufsicht

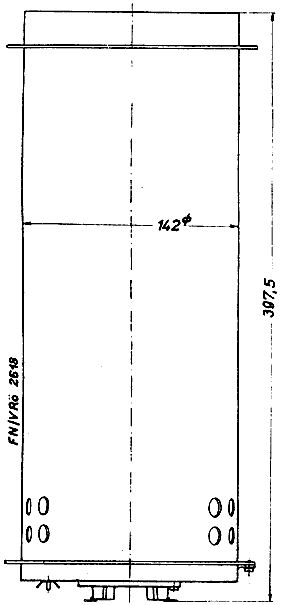

	Abschirmzylinder mit 10-poliger Stahlröhrenfassung (Patronenflanschfassung) Lg.-Nr. 1720
