Die LD 9 war eine Sendetriode für selbsterregte Sendestufen, Verstärkung und Frequenzverdopplung. Sie wurde auch als Frequenzverdoppler eingesetzt. Die LD 9 war eine der ersten Scheibenröhren der Wehrmacht. In der Nachkriegszeit wurde sie im Ostblock nachgebaut. Die sowietische Typenbezeichnung war GK 60.

Statische Daten:
Heizung: 12,6 V und 1,1 A indirekt
Anodenspannung: 1300 V
Anodenstrom: 100 mA
Steilheit: 23 mA/V
Verstärkungsfaktor: 110

Grenzdaten:
Maximale Anodenverlustleistung: 40 W
Minimale Wellenlänge: 9 cm

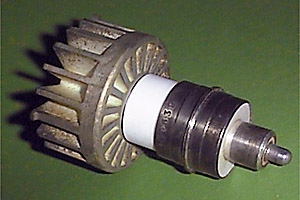

LD 9 (HT321) Oberspreewerk Berlin
